Fasáda pro bytový a panelový dům
Tepelně-izolační fasáda z cihel NOVA Therm
Cihla NOVA Therm je vhodná pro bytové domy, panelové domy a výškové budovy.
Zateplete bytový dům lehčeným fasádním obkladem NOVA Therm. Ušetříte na vytápění a opravách do budoucna. Obklad je prodyšný bez rizika vzniku plísní.
Suchá montáž. Garance 50 let.

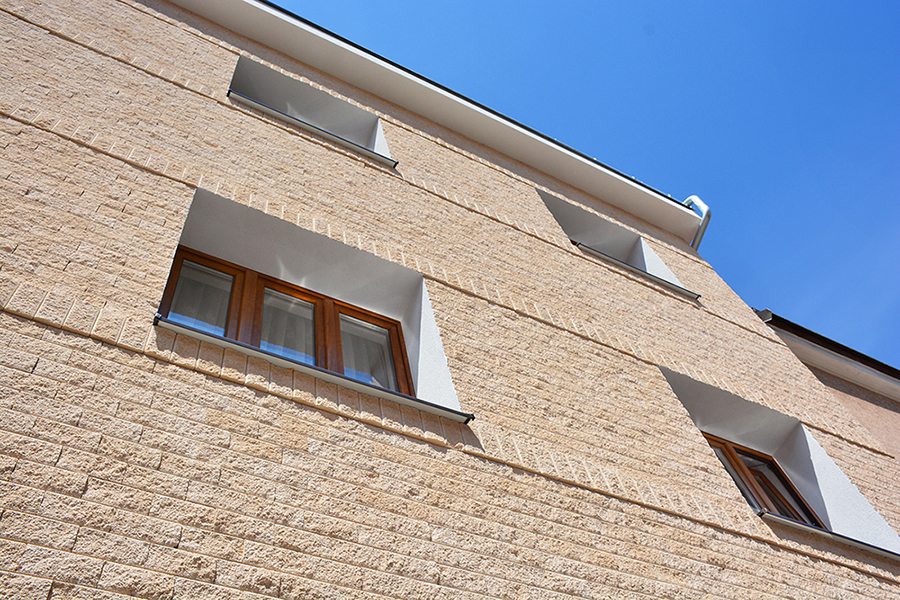

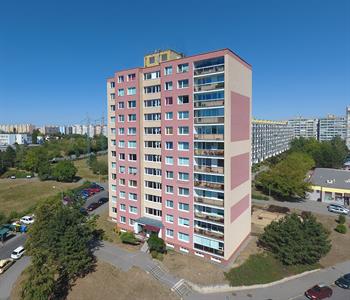

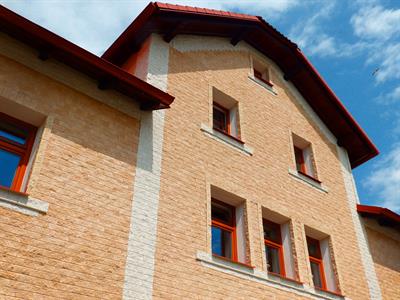

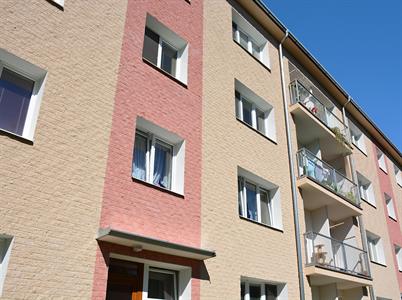

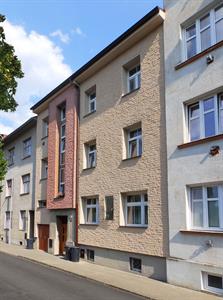

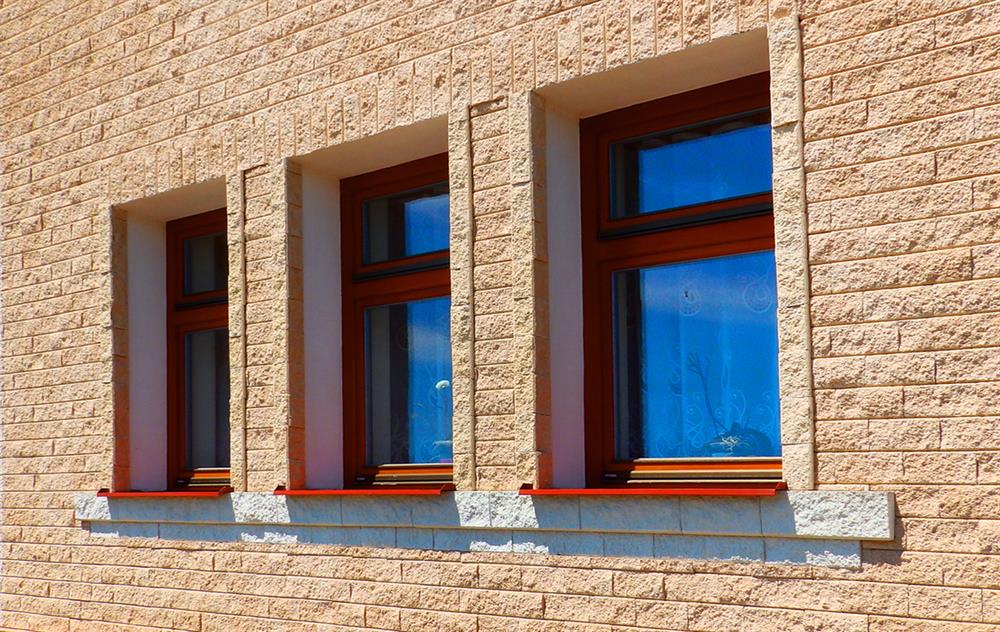

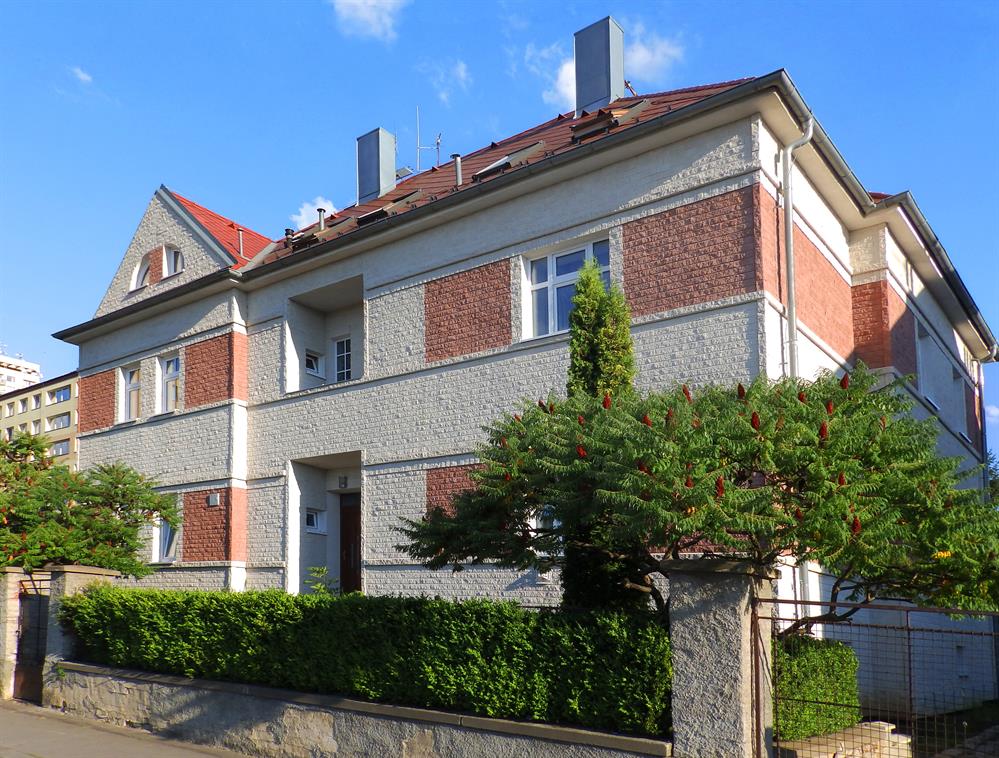

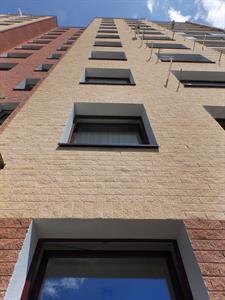

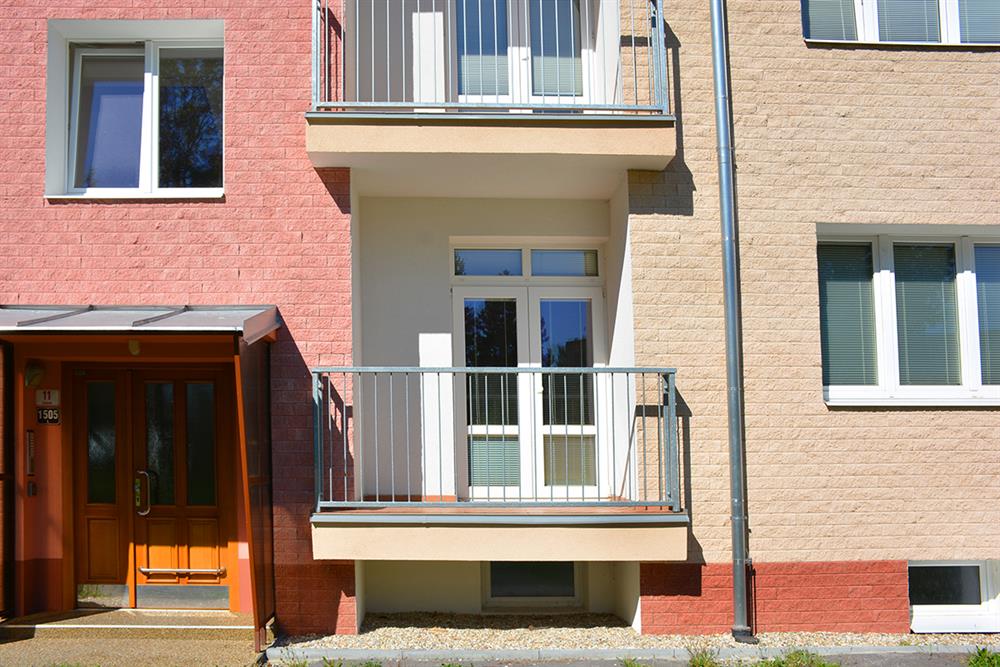

Fotogalerie realizací
Barevné varianty
UPOZORNĚNÍ: Prezentace barev je ilustrativní, barva odstínu může mít drobnou odchylku.
(* přiřazení barvy dle vzorníku NCS pro dotační program NZÚ)
Technické specifikace
| Materiál |
vibrolisovaný probarvený perlitobeton |
| Pohledová úprava |
štípaná |
| Mrazuvzdornost dle ČSN 731322 |
T25 |
| Pevnost v tlaku dle ČSN ISO 4012 |
do 5 Mpa |
| Obsah přírodních radionuklidů |
do 70 Bg/kg |
| Požární odolnost |
min. 90 minut |
| Hmotnost 1 ks |
0,83 kg (±20%) |
| Objemová hmotnost |
692 kg/m3 |
| Tloušťka systému bez vzduchové mezery |
60 mm |
| Tloušťka systému se vzduchovou mezerou |
75 mm |
| Součinitel tepelné vodivosti λ |
0,066 W/mK |
| Difúzní odpor µ |
3,0 |
Štípaná povrchová úprava
Váha cihly 0,83 kg
Spotřeba na 1 m2 = 50 ks
Hlukový útlum až 7 dB
Rozměry cihly 100x60x200 mm
Model skladby
1. ocelová rohová lišta
2. ocelová rohová kotva
3. římsa
4. cihla NOVA Therm
5. rohová kostka 90°
6. obvodová zeď
7. ocelová kotva (Termostop)
8. vymezovací lišta (dřevo, hliník)
9. tepelná izolace (Rotaflex, Icynene)
10. startovací lišta (PVC)
Videa
-
NOVA Therm montáž - 1. Vymezovací konstrukce
-
NOVA Therm montáž - 2. Rohová lišta
-
NOVA Therm montáž - 3. Startovací lišta
-
NOVA Therm - 4. Tepelná izolace
-
NOVA Therm montáž - 5. Osazení rohů
-
NOVA Therm montáž - 6. Osazení cihlou NOVA Therm
-
NOVA Therm montáž - 7. Montáž nadpraží
-
NOVA Therm montáž - 8. Špalety cihlou
-
NOVA Therm montáž - 9. Špalety štukem
-
Realizace
-
Raelizace
Soubory ke stažení
Reference od klientů
„Jsme rádi, že už také patříme mezi vás – tedy k uživatelům odvětrávané fasády NOVA Therm. O způsobu obnovy opláštění našeho bytového domu jsme přemýšleli několik let. Porovnával jsem různé způsoby a nabídky a stále více jsem byl přesvědčen, že bych chtěl použít odvětrávanou fasádu NOVA Therm. Na úplné hodnocení je asi ještě brzy, ale je březen 2016, máme za sebou první zimu s novou fasádou a čísla na čidlech radiátorů jsou určitě nižší než za stejné období jiného roku. Už se těšíme na vyúčtování topné sezóny... Ba ne, nedávno si stěžoval jeden soused – to pivo ze sklepa se vůbec nedá pít, letošní zimu ho ve sklepě nedokážu vychladit...“
Ivan Hacker, Stříbro, 16. 3. 2016
„Výbor SVJ touto cestou děkuje zaměstnancům této firmy, která se podílela na této poměrně náročné stavbě. Jmenovitě patří dík panu Čavojskému i řemeslníkům. Všem, kdo zvažují zateplení domu, lze vřele doporučit.“
MUDr. Dagmar Pěničková, SVJ Tovární 39, Beroun, 3. 8. 2015
„Naše spoločenstvo sa chce vašej spoločnosti poďakovať predovšetkým za výbornú spoluprácu a technický servis, ktorý vykonával na našej stavbe p. Milan Čavojský. V prípade potvrdenia kladých referencií na váš system a s ním spojené poradenské služby sa môžete kedykol´vek obrátiť na naše spoločenstvo.“
Eva Strelecká, SVJ domu 1140/23, sídlisko Západ, Trstená SK, 24. 9. 2014
Příslušenství
-
Rohová kostka 90° vnější
Rozměr:
šířka 100 mm, výška 150 mm
Rozměrová tolerance:
± 2,0 mm
Pohledová plocha:
štípaná
Hmotnost:
2,2 kg
Spotřeba na 1bm:
6,6 ks
Množství na paletě:
144 ks
Hmotnost palety vč. obalu:
337 kg
-
Rohová kostka 45° vnější
Rozměr:
šířka 100 mm, výška 150 mm
Rozměrová tolerance:
± 2,0 mm
Pohledová plocha:
štípaná
Hmotnost:
1,5 kg
Spotřeba na 1bm:
6,6 ks
Množství na paletě:
100 ks
Hmotnost palety vč. obalu:
170 kg
-
Římsa
Rozměr:
délka 200 mm, výška 95 mm, šířka 100 mm
Rozměrová tolerance:
± 2,0 mm
Pohledová plocha:
štípaná
Hmotnost:
3,7 kg
Spotřeba na 1bm:
5 ks
Množství na paletě:
36 ks
Hmotnost palety vč. obalu:
154 kg
-
Ukončovací deska
Rozměr:
délka 200 mm, výška 40 mm, šířka 240 mm
Rozměrová tolerance:
± 2,0 mm
Pohledová plocha:
hladká
Hmotnost:
4 kg
Spotřeba na 1bm:
5 ks
Množství na paletě:
160 ks
Hmotnost palety vč. obalu:
655 kg
-
Parapetní deska
Rozměr:
délka 400 mm, výška 40 mm, šířka 100 (200) mm
Rozměrová tolerance:
± 2,0 mm
Pohledová plocha:
štípaná, hladká
Hmotnost:
4,2 / 8,4 kg
Spotřeba na 1bm:
2,5 ks
Množství na paletě:
44 ks
Hmotnost palety vč. obalu:
205 / 415 kg
-
Otvorová špaleta Therm
Rozměr:
délka 200 mm, výška 100 mm, šířka 25 mm
Rozměrová tolerance:
± 2,0 mm
Pohledová plocha:
štípaná
Hmotnost:
0,35 kg
Spotřeba na 1bm:
50 ks
Množství na paletě:
260 ks
Hmotnost palety vč. obalu:
111 kg
-
Ocelová kotva (se šroubem)
Rozměr:
30 (60) mm x 70 (100) mm
Délka dle návrhu tepelné izolace:
40-200 mm
Hmotnost:
1,2 kg / 3,8 kg / bal.
Materiál:
ocel
Spotřeba:
8 ks / 1 m2
Balení:
25 ks
-
Vymezovací lišta dřevěná
Rozměr:
30 x 50 mm délka 4000 mm
Hmotnost:
1,5 kg / 1 bm
Materiál:
smrk, bor - impregnovaný
Spotřeba:
3 bm / 1 m2
-
Vymezovací lišta hliníková
Rozměr:
30 x 30 x 3 mm délka 2500 mm
Hmotnost:
0,9 kg / 1 bm
Materiál:
hliník
Spotřeba:
3 bm / 1 m2
-
Startovací lišta
Rozměr:
délka 2130 mm
Hmotnost:
1 kg / 1 bm
Materiál:
pozinkovaný plech, PVC
-
Rohová lišta
Rozměr:
délka 1000 mm
Hmotnost:
0,8 kg / 1 bm
Materiál:
pozinkovaný plech
-
Ocelová rohová kotva
Rozměr:
200 mm x 200 mm
Hmotnost:
0,18 kg
Materiál:
ocel
Spotřeba:
3 ks / 1 m2
Balení:
20 ks
-
Termostop
Rozměr:
60 x 60 x 5 mm
Hmotnost:
0,023 kg / 1 bm
Materiál:
PVC
Spotřeba:
8 ks / 1 m2
-
NOVA šroub
Rozměr:
5 x 50 mm
Hmotnost:
0,025 kg / 100 ks
Materiál:
nerez
Spotřeba:
12 ks / 1 m2
Balení:
200 ks
-
CORNER šroub
Rozměr:
5 x 70 mm
Hmotnost:
0,025 kg / 100 ks
Materiál:
nerez
Spotřeba:
1 ks na 2 ks roh. kostek
Balení:
100 ks
01 Bílá Therm (*S 1060-R90B)
14S Písková Therm (*S 1005-Y)
20 Světle šedá Therm (*S 2002-G50Y)
26 Tmavě šedá Therm (*S 5500-N)
76 Červená Therm (*S 3050-Y70R)
84 Červenohnědá Therm (colorado) (*S 6020-Y70R)
